P&I Curtain Wall
커튼 윌
초기우수처리시설/CSOs처리 P&I Curtain Wall은 스크린 계통의 간편성, 경제성과 여재 계통의 처리효율 우수성, Curtain Wall만의 유지관리 편의성을 동시에 겸비하고 있습니다. 또한, 정체수
자동배수 및 자동세척 등 유지관리의 자동화로 지속적인 운전 성능을 보장합니다.
공법명
P&I Curtain Wall(커튼월)

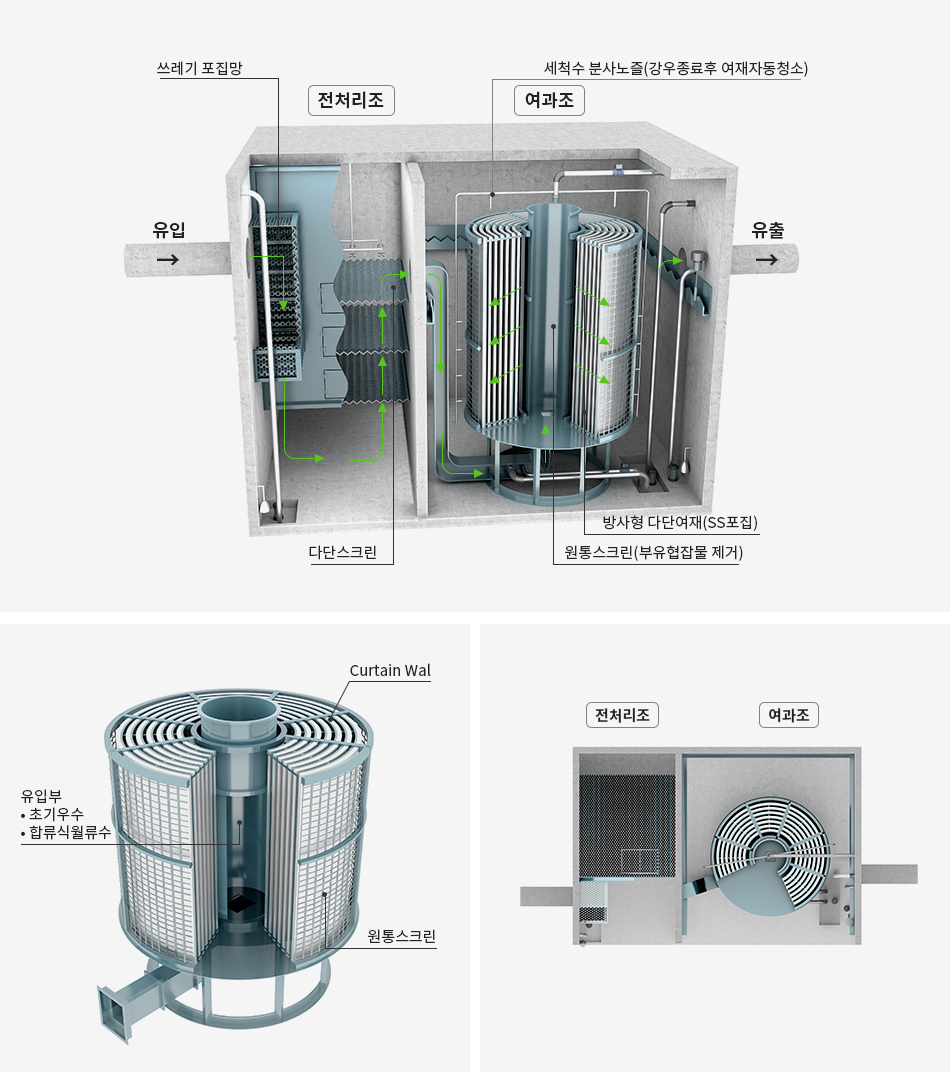

공법개요도
1
1차스크린 → 중력침전 → 원통스크린 → Curtain Wall (방사형 다단여재)
시설설명 영상
기술의 우수성
스크린 계통의 간편성, 경제성과 여재 계통의 처리효율 우수성, Curtain Wall만의 유지관리 편의성을 동시에 겸비
정체수 자동배수 및 자동세척 등 유지관리의 자동화로 지속적인 운전 성능보장
공법핵심원리
2
원리
- 중심부에서 가장자리로 방사형 유수의 흐름을 형성
- 유속이 빠른 중심부에는 스크린 및 볼텍스를 형성하여 협잡물 처리

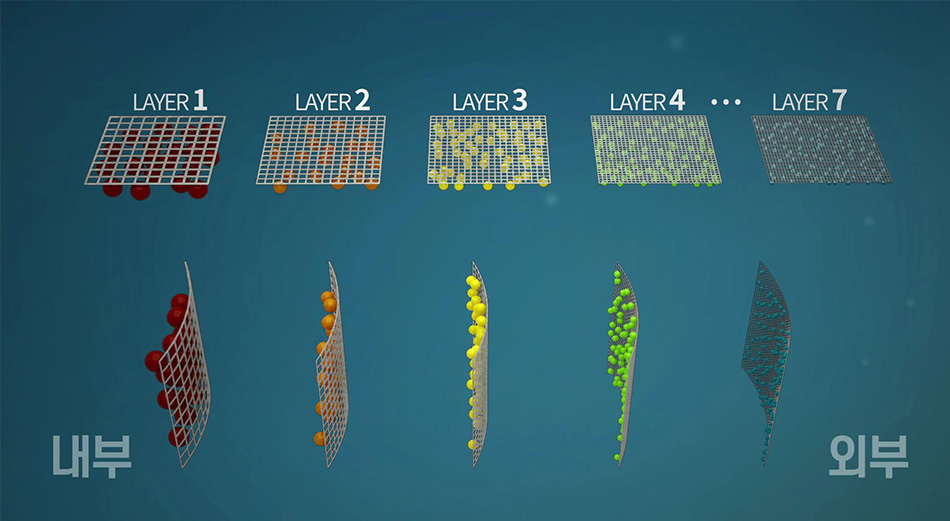

- 유수 단면이 넓어져 유속이 느려지는 가장 자리부에 섬유 여재를 다단으로 형성하여 (Curtain Wall) 오염물질 처리
유지관리
-
자동 역세척 시스템-
강우종료 후 정체수 배수
수중펌프에 의한 자동 배제 -

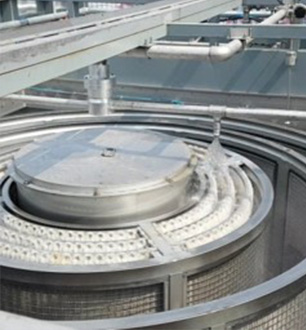

무동력 자동 회전 역세척 시스템
시상수 수압 및 노즐각도에 의한 무동력 시스템
-
-

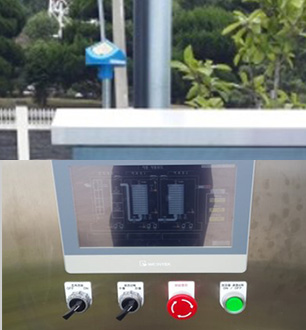

자동 유지관리 시스템-
레인센서 및 수위센서 적용
수위감지에 의한 자동역세척 -
자동제어반에 의한 전자동 시스템
-
-

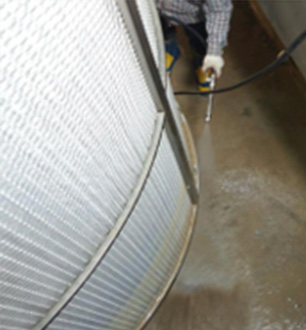

시설물 점검이 편리-
시설물 바닥까지 내려갈수 있는 유일한 구조
-
작업자가 시설 내부로 출입하여 유지관리 가능
-
시설인증현황
-

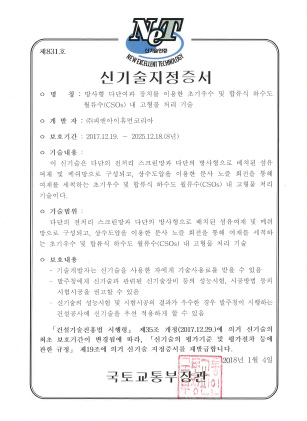

1. 건설신기술
-

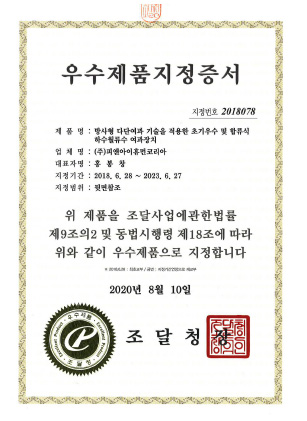

2. 우수조달제품
-

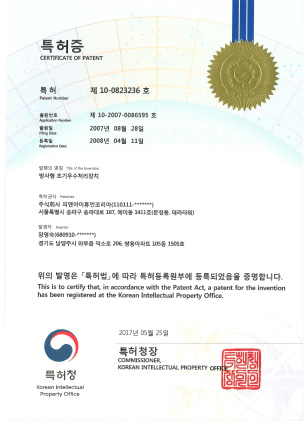

3. 특허/성능인증
