Road Curtain Wall
로드커튼월
다단 여재구성으로 가장자리로 갈수록 여과면적이 확대되어 처리 효울이 우수하며, 스크린 및 다단여재의 밀도를 이용하여 폐색의 우려를 해소했으며 단계적 처리가 가능합니다. 유량이 많아져 Over Flow 발생시
배수대책이 용이한 구조로 설계되었습니다.
공법명
Road Curtain Wall (로드커튼월)

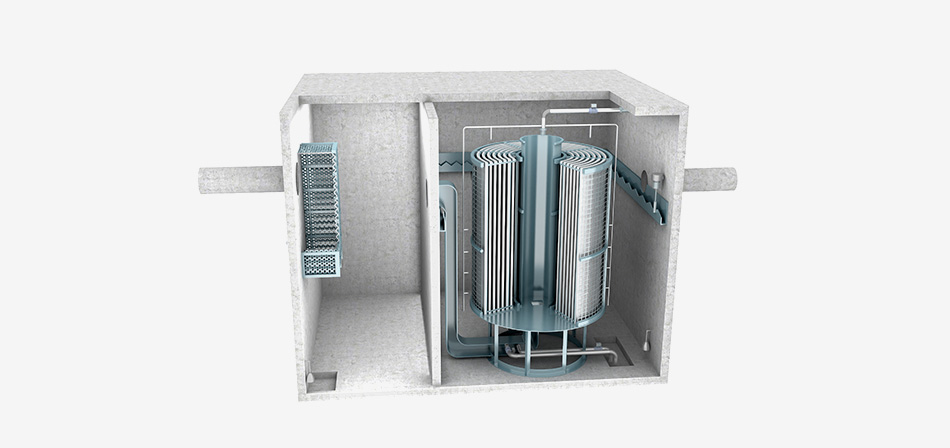

개요도
시설 유형

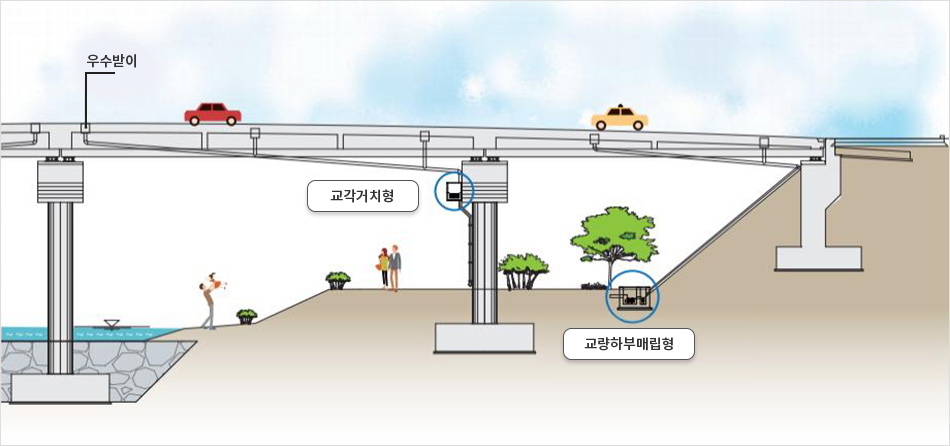

교각거치형 / 교량하부매립형
1
① 교량 빗물유입관 → 초기우수 포집조 → 세목스크린 → Curtain Wall(1차여재층) → Curtain Wall(2차여재층) → 방류
2
원리
- 교량 빗물 유입관에서 포집된 초기우수는 처리장치로 유입
- 중심부에서 가장자리로 방사형 유수의 흐름을 형성
- 세목스크린을 거쳐 1차 여재층에서 1차협잡물 처리
- 유수 단면이 넓어져 유속이 느려지는 가장자리부에 2차 여재층설치/오염물질 처리
3
유지관리 :
- 쓰레기 포집망 부분이 분리되는 간편한 유지관리 시스템
시설시공사진

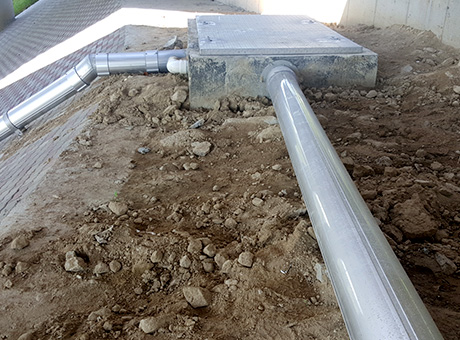

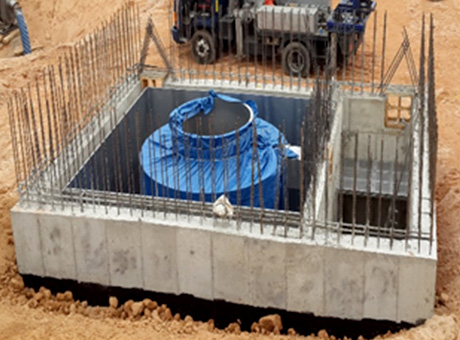

매립형

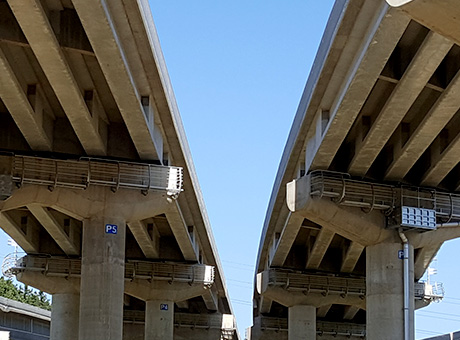

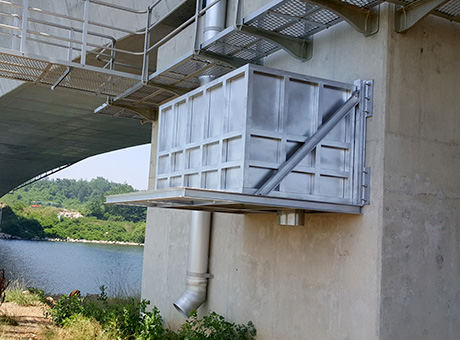

교량형
