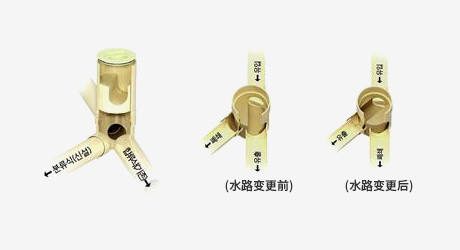

水路变更装置/检验区
在房区内进行排水设备施工时，安装水路变更装置，在施工阶段，利用现有的合流管排放雨水、污水。施工结束后，将水路变更至污水专用管进行排放。因污水经污水专用管排放，房区内排水设备工程只需1次即可，无需分两次进行施工。
当前的施工方法
(当前)
(当前)
本次下水专用管(新铺干线、支线污水管)的连接工程尚未完成时，不得进行排水设备(关闭化粪池 – 粪尿直投)工程，不得通水。
①
工期内，现有排水管及现有合流管继续使用
②
完工阶段，必须在实施排水设备工程后才能通水，因此污水管道养护工程需要分两次进行施工
→ 第1次施工 : 干线、支线管道工程
→ 第2次施工 : 排水设备工程(关闭化粪池)
1, 2次施工 (当前)
-

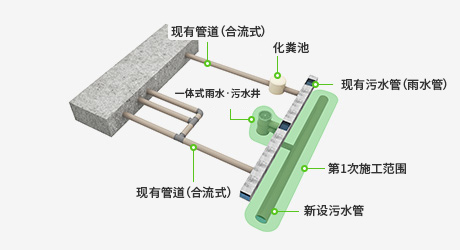

第1次施工范围 : 干线、支线管及连接管、污水池工程
-

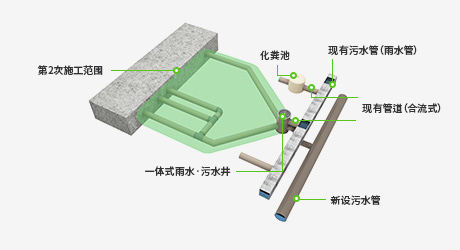

第2次施工范围 : 关闭化粪池，连接排水设备管污水池后通水
1, 2次分开施工的问题点
①
设计时，同一工程只计算1次施工费 → 施工公司双重负担
②
同一工程至少前往2次进行施工
需要过多的工程费(建设装备与施工人员投入2次)
工期延长导致经济损失
挖掘工程重复进行，易加深居民抱怨
改善后的施工方法

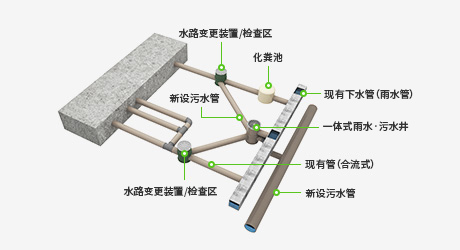

房区内排水设备施工时安装水路变更装置(施工结束后可用于检验区)
施工时，使用现有的合流管排放雨水、污水
施工结束后，变更至污水专用管排放污水。使用合流管排放雨水，使用污水管排放污水
1次施工即可完成，无需分为两次进行施工
最合适的施工方法 : 同时进行干线、支线管与水路变更部分的工程(包含新设污水处理厂)
改善内容
①
工程费节俭 :
同一地点施工1次，(装备、人力)
一次施工即可完工
②
工期缩短 : 同一地点1次施工后即可完工
②
居民抱怨缓和 :
不行不便、交通管制只发生1次
房区内排水设备施工1次
基于P&I 水路变更装置的下水管道维护最佳施工方法
P&I
수로변경장치 개요
수로변경장치 개요
-

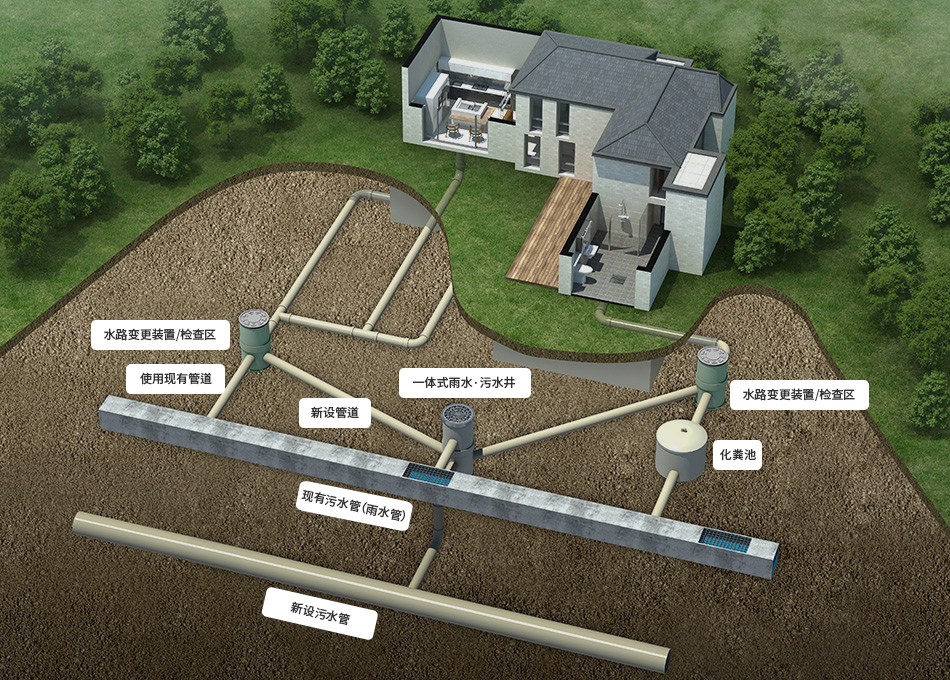

水路变更装置/检查区
-
施工时下水
现有排水、合流管排出
-
通水时污水
分流式排水管排出
