Road Curtain Wall
Road Curtain Wall
采用多级过滤结构，越往边缘，过滤面积越大，因而处理效率高。利用Screen和多级滤材的密度，降低堵塞概率，可以进行阶段性处理。
设计结构流量大，发生溢流时，易采取排水对策。
工艺名称
Road Curtain Wall
概要图
设施类型

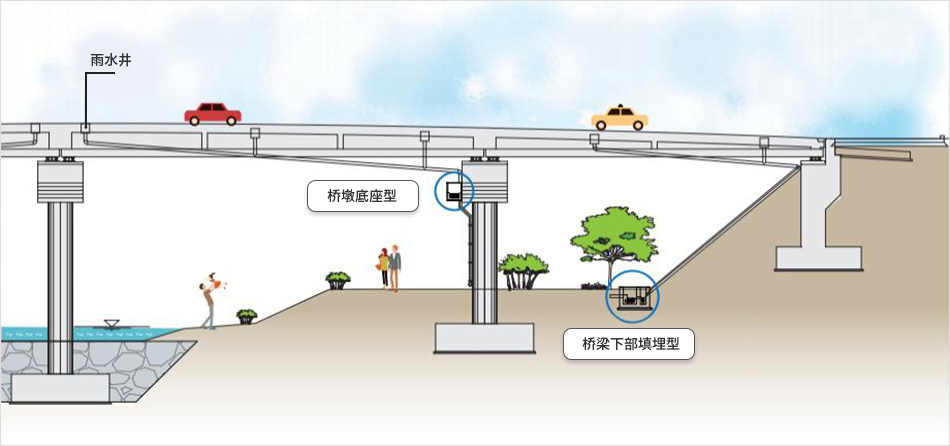

桥墩底座型 / 桥梁下部填埋型
1
① 桥梁雨水流入管 → 初期雨水收集池 → 细目Screen → Curtain Wall（第1次滤材层）→ Curtain Wall（第2次滤材层）→ 放流
2
原理
- 从桥梁雨水流入管收集的初期雨水流入处理装置
- 形成从中心区域向边缘区域的放射型水流
- 经过细目Screen，在第1次滤材层进行第1次夹杂物处理
- 在流水断面变宽、流速变慢的边缘区域安装第2次滤材层，再次处理污染物质
3
维护管理 :
- 쓰레기 포집망 부분이 분리되는 간편한 유지관리 시스템
设施施工照片
埋入型
桥梁型
