Honeycomb Tank
蜂巢型雨水调蓄池
雨水调蓄池可以在暴雨时将大量的雨水暂存于地下，起到防洪效果。同时，也可以在缺水（旱季）时提供储存的雨水。P&I雨水调蓄池施工性出色，采用蜂巢结构，提升了稳定性。

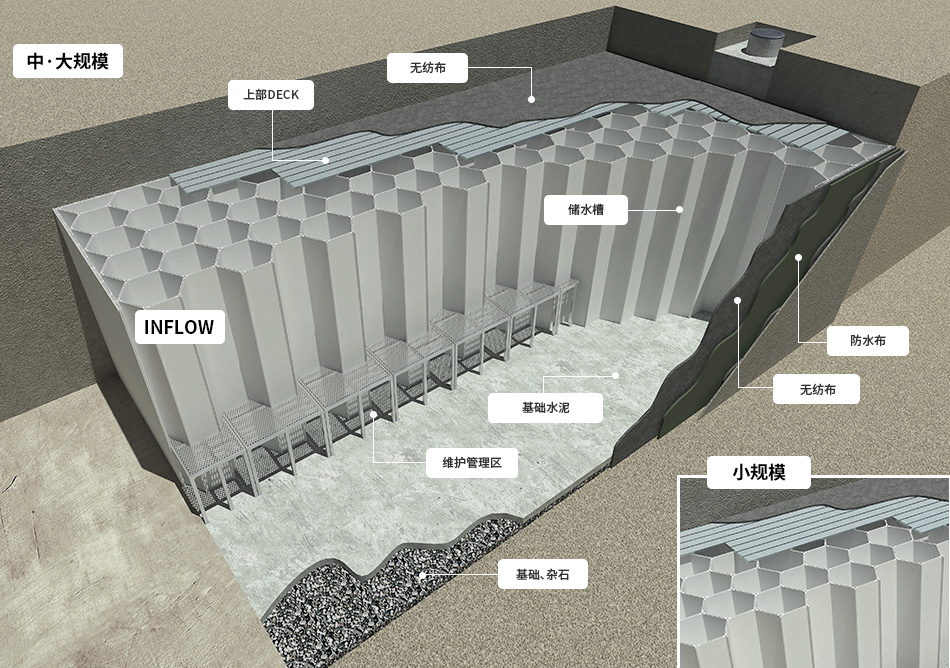

设施概要

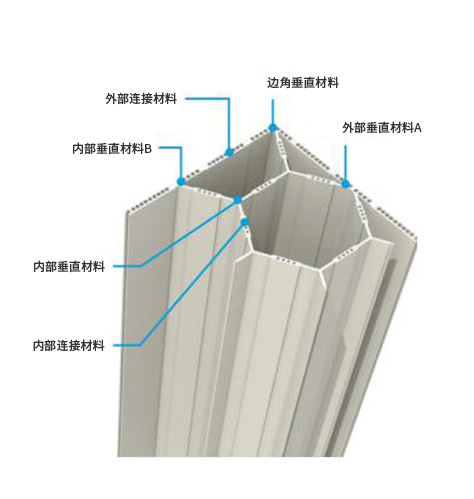

产品介绍
设施说明视频
-
- 施工性优秀
-
垂直组装施工，施工简便
无限扩张施工：适用于小规模、中规模、大规模施工
-
- 施工费低廉
-
因工期缩短，可以节省施工费
辅材可以大量运往现场，可以大幅减少物流费
-
- 没有空间限制
-
挤压成型，采用蜂巢结构，结构稳定
因结构稳定，可以在狭小的空间内纵深埋设
埋设深度 : 5米以上
-
- 大幅缩短工期
-
搬运容易、组装简单，工期大幅缩短
四季均可施工，包括冬季
金浦、新谷等6个地区标准 : 55天组装竣工 (14000吨)
-
- 减少施工时的投诉
-
施工时无需重型装备，可以大幅降低噪音和扬尘
无需大型车辆出入施工现场，不会引起交通堵塞混乱
-
- 便于维护管理
-
使用预处理池进行处理，可以防止沉积物流入
设有维护管理区，且下部采用开放性设计，便于清洁
使用自动行走的机器人进行清洗、去除沉渣
-
- 结构稳定
-
上载负重、横向负载、耐震荷重稳定
辅材采用单一挤压成型，负重稳定
采用最稳定的蜂巢结构，横向负载及耐震负载稳定
雨水调蓄池
《自然灾害对策法》第19条第6项，开发业务执行人安装减少雨水流出的设施
| 相关法律 | 内容 | 项目 | 判定标准 |
|---|---|---|---|
| 建筑法 |
土地面积 : 2,000㎡以上 建筑总面积 : 3,000㎡以上 |
国土计划及使用法 | 幼儿园、公园、运动场、流通业务设备、停车场等城市·郡计划设施业务 |
| 中小企业振兴法 | 园区调整事业 | 高等教育法 | 建设学校时的建筑工程 |
| 城市开发法 | 城市开发事业 | 公共住宅特别法 | 公共住宅地区建造事业 |
| 宅地开发促进法 | 宅地开发事业 | 观光振兴法 | 观光景点及观光园区开发事业 |
| 容量 |
法律上无容量规定 (按照一般性的水利分析结果，将洪水量看做蓄水容量) |
规模 | 3,000吨以上大型 |
雨水再利用调蓄池
《水再利用促进及支援法》第8条(雨水利用设施的安装管理)
| 建筑用途 | 面积标准 | 项目 | 判定标准 |
|---|---|---|---|
| 运动场(有顶棚时)或体育馆 | 房顶面积1,000㎡以上 | 小学、初中、高中、专科学校、大学 | 建筑面积5,000㎡以上 |
| 公共业务设施(军事·国防设施除外) | |||
| 公共机构的大楼 | 高尔夫场 | 占地面积100,000㎡以上 | |
| 公共住宅、联排住宅、多住户住宅及宿舍 | 建筑面积10,000㎡以上 | 大规模店铺 | 卖场面积3,000㎡以上 |
| 容量 | 房顶的集水面积x 0.05m | 规模 | 500吨左右 |
缓冲调蓄池
《水环境保护法》第21条第4项(缓冲调蓄设施的安装及管理)
| 区分 | 项目 |
|---|---|
| 法律义务对象 |
面积在150万平方米以上的工业地区或工业园区 1天排出200吨以上含有特定水质有害物质的废水的工业地区或工业园区 1天的废水排放量在5千吨以上时(汉江、洛东江、锦江、荣山江、蟾津江、耽津江分流边界1km内的地区) |
| 容量 | 事故流出水、初期雨水等流入，贮藏水的连接处理、根据各地区的特点计算 |
| 规模 | 500t~3,000t左右(包含初期雨水低减设施容量时，适用大型调蓄池) |
| 营业对象 | 订购单位 – 自治体/设计师 – 土木设计(上下水道单元) |
技术储备现况
2014年蜂巢结构雨水调蓄设施专利注册 [专利第10-138870号]
2016年蜂巢结构雨水调蓄设施放在新技术认证 [认证编号第2017-1号]
2016年中国专利申请
2017年日本专利注册
施工顺序
-
1. 安装刘入口及底面slab
-
2. 安装辅材及维护管理区(第1天) -
3. 辅材组装(人工组装) -
4. 辅材组装详细 -
5. 蜂巢结构安装完成(第2天) -
6. 安装上部DECK及防水工程 (3~4天)
稳定性验证
结构解析领域世界顶级的MIDASIT公司进行稳定性验证
结构解析领域世界顶级的技术公司MIDASIT对蜂巢型调蓄池进行了结构分析，其稳定性得到验证。
采用一体式挤压成型结构，上部负载及横向负载稳定
蜂巢结构设施 : - 上部负载分散效果出色 - 横向负载稳定
因结构稳定，可以不受空间制约，进行纵深埋设
